LG空调处理机组——产品结构特点

◆ 箱体及面板

机组箱体采用铝合金框架。面板采用无冷桥设计，双层三明治夹心结构，标准配置外层为彩钢板，内层为优质镀锌钢板。面板可有效防止冷量传递。面板内部采用聚氨脂现场发泡材料，发泡密度为45kg/m3。骨架与面板之间采用双层密封材料进行密封，并通过专用夹板固定，密封材料良好的弹性和双层密封设计可确保箱体无论在正压或负压条件下均具有良好的密封效果。

◆ 换热器

表冷盘管采用无缝紫铜管及纯铝翅片经14MPa水压胀管使铜管与翅片紧密结合而成，确保小的接触热阻以发挥的传热效率。盘管标准备有4排、6排可供选择。
盘管电脑选型计算程序可在需求工况下对盘管的排数、片距、回路数等参数进行优化设计，以确保满足实际使用需求。

◆ 风机

超薄吊顶式机组采用直联传动型外转子风机，其它机组采用高效低噪离心风机。风机轴承选用名牌产品，具备自调心及自锁紧功能。风机动平衡精度达到G4.0，大幅延长轴承的使用寿命。
电机采用三相鼠笼式交流电机，IP54防护等级，F级绝缘。电机置于风机段内部，并与风机通过专用防震垫共同置于减震支架上。电机底部设有调整装置，可轻易调整皮带松紧程度。
风机传动标准采用V型皮带传动结构，并使用Taper Lock紫箍衬套的皮带轮及进口窄V带，窄V带的宽斜面结构使其比普通V带具有更高的传动效率和使用寿命。

◆ 过滤器

采用初效尼龙网过滤器，阻力小且易于清洗。

◆ 水盘

表冷盘管下设有水盘，采用干式设计，保证冷凝水顺利排放。水盘外部敷有PE保温以阻止冷凝生成。



LG空调处理机组——机组左右式判断

面向机组回风口，换热器进、出水管在左侧为左式，在右侧为右式。

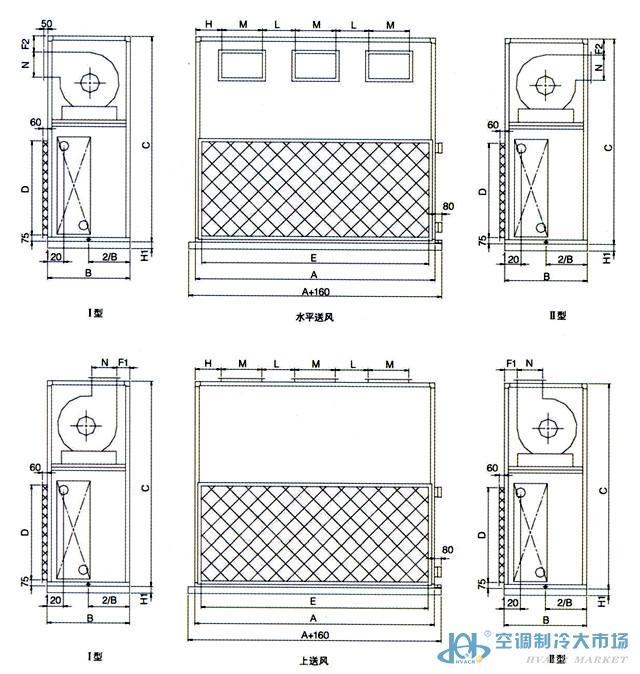

LG空调处理机组——立式机组尺寸图表

LG空调处理机组——搬运

机组除吊孔或底座外，其它均为非承重部位，搬运时请注意不要损坏机组。

LG空调处理机组——安装

机组安装必须水平，卧式、立式机组必须安装在水平、坚固的安装基础上；

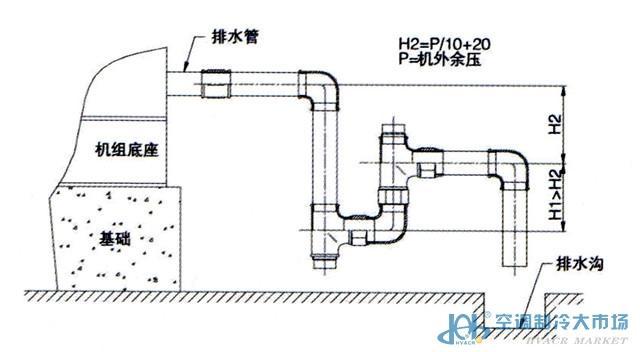

进回水管须装有阀门，以便调节水流量和检修时切断水源；凝水管出水口必须设置存水弯，
存水弯设置参考下图：



机组四周，尤其是机组配管、接线、服务门及有回风口的侧面应留有充分的空间，以便机组的安装、维修及使用；机组不能承担外接风管及水管的重量，机组与外界风管及水管之间应加装软接以防振动传递。

LG空调处理机组——接线及调试

电气施工请按国家规范进行，机组须安装接地线，电机应接在有过载保护的电源上。
调试机组前须检查各阀门是否处在正常状态、电源配线是否正确、风机运转时转向是否正确，确认后方可进行。



LG空调处理机组——维护及保养

空气过滤器要根据使用场所定期进行进行检查。
机组暂时不用时，应在热交换器内充满水，以减少管子的腐蚀；但在冬季应将水放净，防止管子冻裂，如不能放净可采取添加防冻液等措施来防止盘管冻裂。
机组运行2-3年应全面保养一欢，用化学方法清洗换热器水管内部，除去水垢，用压缩空气或水冲洗热交换器翅l片，减少阻力损失。应定期对风机轴承的润滑情况和皮带松紧程度进行检查。
