LG商用中央空调主要特点

风冷涡旋式冷水（热泵）机组是我公司为宾馆、医院、影剧院、体育馆，娱乐中心、商业大厦、写字楼、工矿企业等
场所开发设计的中央空调产品，它可以安装于屋顶或室外庭院，不需专用机房和冷却塔。该产品吸取了国内外同类产品
之精华，着眼于空调发展的未来，是新世纪空调精品。

1、商用中央空调节能产品，高效可靠
采用高效优质部件，系统优化设计，该产品取得国家节能认证，能效比高达3.290

2、整机专利
风冷涡旋式冷水（热泵）机组
■业内简系统流程
热泵机组取消单向阀，采用特有双向膨胀阀节流技术，使得系统流程大为简化，既降低了系统阻力，提高了性能，又
减少了泄漏隐患，机组运行稳定可靠。
●独特平衡罐设计
专用的平衡罐可平衡冷热工作时的制冷剂用量，只有一个接口，容积小，充注量少，融霜时可以快速提升系统低压，增大
流量，高效融霜。
■业内紧凑结构
在简化系统流程的基础上实现业内紧凑的设计，单位冷量占地面积比业内同类产品小30-50%，重量轻，体积小，大
大节省了用户宝贵的建筑空间。

3、专利均分型蒸发器
专利设计的高效U形管壳管式换热器，分液均匀，回油可靠，换热效率高，质量稳定，维护方便。

4、精湛的设计和制造
模块化结构，独立工作回路，齐全的保护功能，先进工艺设备，完备检测设施，确保机组质量稳定可靠。

5、商用中央空调操作简单、安全
机组主控设备选用专用微电脑控制器，参数设置、查询方便，操作简单。机组运行、能量调节、自我保护均实现全自动
监控，只需接通水系统和电源即可授入使用o

6、网络通讯功能
模块控制器全部通用RS485通讯总线连接，网络上的控制器可以采用星形连接，也可采用串形连接。每只控制器均可以
单独工作，也可以多个控制器组合工作。文本显示器自动检测所有在线单元。

7、商用中央空调部分负荷功能，节能显著
在部分负荷时，机组能以模块单元步进的方式调节能量的输出，使之与负荷处于匹配状态，节能显著，同时机组具
有压缩机磨损均衡和制热除霜时的不间断供热功能。

8、商用中央空调产品质量可靠
每台机组严格按国家标准规定的检测项目，通过由合肥通用机械研究院设计制造的全性能测试台检测，各项性能指标均
达到或优于国家标准规定的要求，才准予出厂。

9、环保制冷剂（可选）
可选R407C环保制冷剂，其臭氧耗损系数为零，安全无毒不可燃，符合环保要求。

1 0、商用中央空调铝合金框架机组（可选）
根据客户需要，还可提供优质铝型材结合不锈钢的框架结构型式，防腐防锈能力强，特别适合于在沿海等高潮地区使用o

1 1、机组能够实现智能化霜

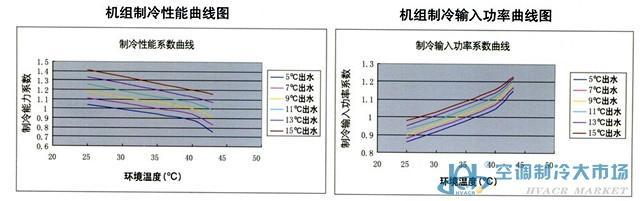

LG中央空调机组性能曲线

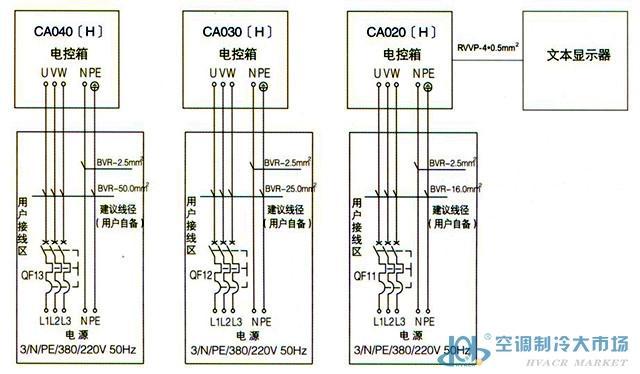

LG中央空调机组配线

1)每个模块电源进线方式完全相同，者D必须单独配置电源进线和空气开关。多路电源进线不能共用一个空气开关0 040基本模块建议
配线50mm2，030基本模块建议配线25mm2，020基本模块建议配线16mm20
如：CA070[H]机组，共有1个040基本模块、1个030基本模块，则应配置1路50mm2电源进线、1路25mm2电源进线和2个空气开关。

2)用户自行配备空气开关以及空气开关至机组的五芯电缆线，并负责将每路电源进线分别接入机组各个电控箱。

3)空气开关额定电流值应略大于机组技术参数表中运行电流，且为热磁脱扣特性。模块运行电流：
CA040[H]为105A，CA030[H]为72A，CA020[H]为48A。建议CA040[H]模块配置空开额定电流为125A．C030[H)模块
配置空开额定电流为90A，CA020[H]模块配置空开额定电流为63Ao

4)文本显示器用于日常开关机组，由用户自行指定安装位置，但距离机组应小于50mo

5)文本显示器与机组之间的四芯屏蔽电缆线由用户预埋，电缆线型号：RWP一4x0.5mm2。


LG中央空调安装须知

空调机组安装前应仔细阅读下列说明， 以避免不必要的损害：
★机组在搬运移动时应尽量保持水平，切勿倾斜30度以上，吊具上部应有支撑杆（见吊装示意图），以免伤及设备；
★机组可安装于屋顶或室外庭院，且支撑面须有足够的强度，能承受机组运行时的重量；
★机组不应安装在灰尘大、污物多、有腐蚀性气体和湿度大的场合；
★机组安装场合须留有足够的空间（前后左右各1.5米以上）以供散热和方便维修人员进出；
★机组就位时，应将防震软垫放于机组底框下，调整机组成水平后方可紧固底脚螺栓；
★机组应尽量避免日晒、雨淋，建议加盖防雨防晒棚，但应保证出风口上方有3米以上的空间，以利空气的流通；
★空调系统水管路安装、保温，应由专业人员设计指导、并执行暖通空调安装规范的相应规定：
★外部水管路系统必须安装防震软接头、过滤器、电子除垢仪、止逆阀、排水阀、排气阀、截止阀、膨胀水箱（见下图）；膨胀水箱应安
装在高于系统处1—1.5米：水箱容量约为整个系统水量的1/10；排气阀应安装在系统处与膨胀水箱之间；冷冻水管路系统
和膨胀水箱应作保温处理：
★水泵与机组、水泵与系统水管路应采用防震软接头连接，同时管道和水泵要自设支架，以避免机组受力；
★系统水管路冲洗和保温要在管道与机组连接前进行，严禁在未冲洗干净前进行管道和机组连接；
★根据机组实际安装位置的高度，应考虑避雷。


LG中央空调使用说明

用户在次开机前，请仔细阅读产品使用说明书，并按照使用说明书规定的步骤依次操作，以确保安全： 同时建议在本公司调试工程
师指导下进行次开机操作。
开机操作前必须做好以下工作：
★按照要求，接好全部供电电缆与外部供电控制设备：
★将机组通电以便预热润滑油，时间不少于1 2小时；
震检查末端设备运转是否正常：
★开启水泵，确认运转方向，检查永系统是否正常；
★检查膨胀水箱的水源，打开排气阀，排尽管道内空气：
★检查压缩机和风机运转方向是否正确：
★在主回路断电的情况下，进行试运转，检查动作顺序是否正常：
★按需要设置制冷（热）运行模式。
以上各项工作完成后， 既可接通主电源并开启空调主机：待水温达到要求后，就可启动末端设备进入正常供冷（热）运行：机组一旦调
试完毕并投入正常运行后，必须保持其电源相序不变。
